วิธีต่อสายดินอุปกรณ์ติดตั้งไฟ: คู่มือการเดินสายไฟที่ปลอดภัยทีละขั้นตอนฉบับสมบูรณ์

คุณมีโคมไฟใหม่พร้อมที่จะติดตั้ง แต่สายไฟสีเขียวและทองแดงเปลือยทำให้คุณหยุดชะงัก คุณไม่ได้อยู่คนเดียว การเปลี่ยนไฟเพดานมักจะหมายถึงการจัดการกับสายกราวด์เป็นลำดับสุดท้าย และมักจะเป็นสายไฟที่สั้นที่สุดในกล่อง กฎหลักนั้นตรงไปตรงมา: เชื่อมต่อสายกราวด์ของอุปกรณ์ติดตั้งเข้ากับสายกราวด์ของบ้าน หรือหากคุณมีกล่องไฟฟ้าที่เป็นโลหะ ให้ติดเข้ากับสกรูกราวด์บนกล่อง หากบ้านไม่มีสายดินเลย อุปกรณ์ติดตั้งจะต้องหุ้มฉนวนสองชั้นหรือป้องกันโดยวงจร GFCI และช่างไฟฟ้าที่มีคุณสมบัติเหมาะสมควรยืนยันการตั้งค่า บทความนี้จะอธิบายเกี่ยวกับการตัดสินใจ การเชื่อมต่อแบบทีละขั้นตอน และสถานการณ์ที่การต่อลงดินทำให้เกิดความสับสน

เหตุใดการต่อกราวด์อุปกรณ์ติดตั้งไฟจึงมีความสำคัญ

สายดินไม่ใช่เส้นทางสำหรับกระแสไฟฟ้าปกติ เป็นตาข่ายนิรภัยที่นำกระแสไฟฟ้าลัดออกจากอุปกรณ์ที่เสียหาย เมื่อลวดร้อนหลุดออกและสัมผัสกับโครงโลหะของฟิกซ์เจอร์ กราวด์จะให้กระแสไฟฟ้าที่มีความต้านทานต่ำกลับไปยังแผง ซึ่งทำให้เบรกเกอร์ตัดการทำงานอย่างรวดเร็ว หากไม่มีเส้นทางดังกล่าว ฟิกซ์เจอร์โลหะจะได้รับพลังงานที่แรงดันไฟฟ้าหลัก การสัมผัสมันอาจทำให้คุณตกใจได้ โดยเฉพาะในบริเวณที่มีความชื้น เช่น โรงรถ ห้องน้ำ หรือทางเข้ากลางแจ้ง

อุปกรณ์ติดตั้ง LED สมควรได้รับวินัยในการต่อสายดินเช่นเดียวกับอุปกรณ์อื่นๆ แม้ว่า LED จะใช้พลังงานน้อยกว่าหลอดไฟรุ่นเก่ามาก แต่ไดรเวอร์ที่แปลงแรงดันไฟฟ้าในสายเป็นกระแสตรงอาจเกิดข้อผิดพลาดภายในได้ ส่วนประกอบที่เสียหายภายในไดรเวอร์สามารถจ่ายแรงดันไฟฟ้ากระแสตรงบนแผงระบายความร้อนอะลูมิเนียมหรือแผ่นยึดได้ การต่อสายดินที่มั่นคงจะช่วยป้องกันแรงดันไฟฟ้านั้นไม่ให้เป็นอันตราย ในการออกแบบ LED หลายๆ แบบ แผงระบายความร้อนจะถูกเปิดออกโดยเจตนาเพื่อระบายความร้อน ซึ่งหมายความว่าพื้นผิวโลหะที่คุณอาจสัมผัสขณะเปลี่ยนหลอดไฟเป็นพื้นผิวที่ต้องการการป้องกันพื้น

เครื่องมือและวัสดุที่คุณต้องการ

• ไขควงหุ้มฉนวน
• เครื่องปอกสายไฟ
• เครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัสหรือมัลติมิเตอร์
• ขั้วต่อสายไฟที่ได้รับการจัดอันดับสำหรับเกจสายไฟที่คุณกำลังเข้าร่วม
• ผมเปียแบบต่อสายดิน หากอุปกรณ์ใหม่ของคุณไม่มีอยู่ด้วย
• ไฟฉาย เพราะกล่องไฟมักจะอยู่ในมุมมืด

เครื่องมือเป็นมาตรฐาน แต่อย่าข้ามเครื่องทดสอบแรงดันไฟฟ้า แม้ว่าสวิตช์ผนังจะปิดแล้ว วงจรอาจยังคงมีกระแสไฟอยู่จากวงจรสวิตช์ที่เป็นกลางหรือแบบต่อสายที่ไม่ถูกต้อง ทดสอบสายไฟทุกเส้นในกล่องก่อนสัมผัสสิ่งใด

วิธีการกราวด์อุปกรณ์ติดตั้งไฟทีละขั้นตอน

1. ปิดวงจรที่แผงเบรกเกอร์ สวิตช์ติดผนังอาจตัดการเชื่อมต่อเฉพาะสายไฟที่ร้อน และไม่รับประกันว่าด้านที่เป็นกลางของวงจรจะปลอดภัย การทำงานกับเบรกเกอร์เป็นวิธีเดียวที่เชื่อถือได้ในการแยกฟิกซ์เจอร์ออกจากกัน
2. ยืนยันว่าอำนาจดับแล้ว วางเครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัสไว้ใกล้กับสายไฟแต่ละเส้นและบนกล่องโลหะก่อนดำเนินการต่อ หากผู้ทดสอบสว่างขึ้น แสดงว่าวงจรยังคงมีพลังงานอยู่
3. ถอดโคมเก่าออก สังเกตวิธีการเชื่อมต่อสายไฟ ในกรณีส่วนใหญ่ อุปกรณ์ติดตั้งแบบเก่าจะมีสายไฟร้อนสีดำ สายไฟกลางสีขาว และสายกราวด์เปลือยหรือสีเขียว หากอุปกรณ์ยึดเก่าไม่ได้ต่อสายดิน คุณอาจต้องตรวจสอบสายเคเบิลภายในกล่องให้ละเอียดยิ่งขึ้น
4. ระบุสายดิน ในการเดินสายไฟสมัยใหม่ กราวด์จะเป็นทองแดงเปลือยหรือสีเขียว ในระบบท่อร้อยสายแบบยืดหยุ่น สายดินอาจเป็นสายสีเขียวและมีแถบสีเหลือง ในสายเคเบิลรุ่นเก่าบางเส้น กราวด์คือทองแดงเปลือยเล็กๆ ที่ดูสั้นกว่าสายไฟหุ้มฉนวน
5. เชื่อมต่อสายกราวด์ของฟิกซ์เจอร์เข้ากับสายกราวด์ของบ้าน จับสายไฟเปลือยทั้งสองเส้นขนานกัน บิดเข้าด้วยกันด้วยคีม แล้วขันสกรูที่ขั้วต่อสายไฟ จากนั้นค่อย ๆ ดึงแต่ละสายเพื่อให้แน่ใจว่าการเชื่อมต่ออยู่ หากกราวด์ฟิกซ์เจอร์เป็นลวดตีเกลียว คุณอาจต้องใช้ขั้วต่อประเภทอื่นที่ออกแบบมาสำหรับตัวนำตีเกลียว
6. หากกล่องไฟฟ้าเป็นโลหะ ให้ติดผมเปียเข้ากับสกรูกราวด์ ใช้ลวดสีเขียวหรือลวดเปลือยขนาดสั้น ติดตั้งไว้ใต้สกรูสีเขียวภายในกล่อง จากนั้นต่อปลายอีกด้านของหางเปียเข้ากับสายกราวด์ของฟิกซ์เจอร์ด้วยขั้วต่อสายไฟ นี่เป็นเหตุทั้งกล่องโลหะและฟิกซ์เจอร์ ขายึดนั้นมักจะต่อสายดินผ่านสกรูของกล่อง แต่ผมเปียที่แยกจากกันจะปลอดภัยกว่าเมื่อทาสีหรือเคลือบขายึด
7. เข้าร่วมสายไฟที่ร้อนและเป็นกลาง เชื่อมต่อสีดำกับขาวดำและสีขาวเป็นสีขาวด้วยขั้วต่อสายไฟ ตรวจสอบให้แน่ใจว่าไม่เห็นทองแดงเปลือยเลยขั้วต่อ ยกเว้นบนสายกราวด์
8. สอดสายไฟเข้าไปในกล่องอย่างระมัดระวัง วางตำแหน่งสายไฟที่เชื่อมต่ออยู่เพื่อไม่ให้สายกราวด์ถูกหนีบติดกับขอบโลหะหรือพันรอบขั้วสกรูแบบร้อน สายกราวด์ที่เสียหายสามารถสร้างสายสั้นที่ซ่อนอยู่ได้
9. ติดตั้งฟิกซ์เจอร์และคืนพลังงาน เมื่อยึดฟิกซ์เจอร์เรียบร้อยแล้ว ให้เปิดเบรกเกอร์อีกครั้งและทดสอบไฟ จากนั้นใช้หลังมือแตะส่วนที่เป็นโลหะของฟิกซ์เจอร์ หากคุณรู้สึกว่ามีการสั่นสะเทือนหรือรู้สึกเสียวซ่า ให้ปิดเครื่องทันทีและตรวจสอบสายไฟอีกครั้ง

นั่นคือการเชื่อมต่อภาคพื้นดินโดยสมบูรณ์สำหรับอุปกรณ์ติดตั้งสมัยใหม่ทั่วไป ลำดับจะเหมือนกันสำหรับอุปกรณ์ติดตั้ง LED ส่วนใหญ่ แม้ว่าตำแหน่งของสกรูกราวด์อาจเคลื่อนจากกล่องไปยังแผ่นยึดก็ตาม

การต่อลงดินในสถานการณ์เฉพาะ

กล่องรวมสัญญาณพลาสติก

กล่องพลาสติกไม่จำเป็นต้องต่อสายดิน แต่ฟิกซ์เจอร์ที่มีโครงโลหะหรือแผงระบายความร้อนยังคงทำอยู่ หากสายเคเบิลที่เข้ามาในกล่องมีสายกราวด์ ให้เชื่อมต่อกราวด์ฟิกซ์เจอร์เข้ากับสายนั้นโดยตรงแล้วดันการเชื่อมต่อไปที่ด้านหลังของกล่อง หากกล่องมีเพียงสายไฟสองเส้นและไม่มีสายดิน ฟิกซ์เจอร์ของคุณจะต้องหุ้มฉนวนสองชั้น มองหาสัญลักษณ์ฉนวนสองชั้นซึ่งดูเหมือนสี่เหลี่ยมจัตุรัสในจัตุรัสอีกช่องหนึ่งบนฉลากอุปกรณ์ติดตั้ง หากอุปกรณ์ติดตั้งมีขั้วต่อกราวด์และไม่มีสายกราวด์ ให้หยุดและปรึกษาช่างไฟฟ้า การปล่อยสายกราวด์ทิ้งไว้ในกล่องพลาสติกจะทำให้คุณไม่สามารถป้องกันได้เลย

บ้านเก่าที่ไม่มีสายดิน

บ้านเก่าๆ หลายหลังใช้สายเคเบิลแบบสองเส้นโดยไม่มีสายดิน ในสถานการณ์นั้น คุณมีทางเลือกที่สมจริงสามทาง: เลือกฟิกซ์เจอร์แบบหุ้มฉนวนสองชั้น ติดตั้งวงจรป้องกัน GFCI ตามรหัสที่อนุญาต หรือเดินสายดินใหม่กลับไปที่แผง ตัวเลือกที่สามนั้นแข็งแกร่งที่สุด แต่ไม่ใช่โครงการเริ่มต้น ช่างไฟฟ้าที่มีใบอนุญาตสามารถบอกคุณได้ว่าแนวทางใดเป็นที่ยอมรับสำหรับประมวลกฎหมายท้องถิ่นของคุณ อย่าสันนิษฐานว่าท่อน้ำเย็นหรือท่อร้อยสายโลหะเป็นสายดินที่ถูกต้อง เว้นแต่คุณจะตรวจสอบด้วยอุปกรณ์ทดสอบที่เหมาะสม

ขายึดทาสีหรือเคลือบ

การต่อสายดินขึ้นอยู่กับการสัมผัสระหว่างโลหะกับโลหะ ขายึดที่ทาสีหรืออโนไดซ์สามารถทำหน้าที่เป็นฉนวนและป้องกันไม่ให้สกรูกราวด์ทำการเชื่อมต่อ ก่อนติดสกรูกราวด์ ให้ขูดสีออกที่จุดสัมผัส หรือใช้แหวนล้างรูปดาวที่ตัดผ่านสารเคลือบ รายละเอียดประการหนึ่งนี้พลาดได้ง่าย และเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดที่ฟิกซ์เจอร์ทดสอบว่าไม่มีเหตุผลหลังการติดตั้ง

ข้อผิดพลาดทั่วไปในการต่อสายดินที่ควรหลีกเลี่ยง

• การต่อสายดินเข้ากับความเป็นกลาง นี่เป็นการละเมิดรหัสและเป็นอันตรายอย่างแท้จริง สายนิวทรัลจะส่งกระแสไฟในระหว่างการทำงานปกติ ดังนั้นสายกราวด์ที่เชื่อมต่อกับนิวทรัลสามารถจ่ายพลังงานให้กับชิ้นส่วนโลหะของฟิกซ์เจอร์ได้แม้ว่าจะปิดอยู่ก็ตาม
• ปล่อยให้สายดินหลวมอยู่ในกล่องโลหะ สายกราวด์ที่หลวมสามารถลอยไปสัมผัสกับขั้วต่อที่มีกระแสไฟอยู่ เพื่อจ่ายไฟให้กับทั้งกล่องและฟิกซ์เจอร์ใดๆ ที่เชื่อมต่ออยู่
• ไว้วางใจสวิตช์ผนังแทนเบรกเกอร์ สวิตช์ติดผนังอาจตัดเฉพาะสายไฟที่ร้อน แต่คุณยังคงสามารถค้นหาแรงดันไฟฟ้าในกล่องได้เนื่องจากกระแสกลางหรือวงจรสวิตช์ที่ใช้ร่วมกัน สะดุดเบรกเกอร์เสมอ
• การบิดสายกราวด์โดยไม่มีขั้วต่อ เทปพันสายไฟไม่สามารถใช้แทนขั้วต่อสายไฟที่ระบุไว้ได้ ข้อต่ออาจคลายและทำให้เกิดประกายไฟภายในกล่องได้
• สมมติว่าฟิกซ์เจอร์พลาสติกไม่จำเป็นต้องต่อสายดิน หากอุปกรณ์ติดตั้งมีแผ่นยึดโลหะ โป๊ะโลหะ หรือแผงระบายความร้อนอะลูมิเนียม จะต้องต่อสายดิน
• ไม่ทดสอบฟิกซ์เจอร์หลังการติดตั้ง การตรวจสอบด้วยสายตาไม่ได้เผยให้เห็นการเชื่อมต่อภาคพื้นดินที่ไม่ดี ใช้มัลติมิเตอร์เพื่อตรวจสอบความต่อเนื่องหรือขอให้ช่างไฟฟ้าตรวจสอบเส้นทาง

การต่อสายดินของอุปกรณ์ติดตั้ง LED ประเภทต่างๆ

เราผลิตอุปกรณ์ติดตั้ง LED ในอาคาร และการต่อสายดินเป็นหนึ่งในสิ่งแรกๆ ที่เราตรวจสอบในโรงงานของเรา เนื่องจากผลิตภัณฑ์ LED เกือบทุกชิ้นมีส่วนประกอบที่เป็นโลหะ จุดเชื่อมต่อที่แน่นอนจะแตกต่างกันไปตามประเภทผลิตภัณฑ์ ดังนั้นจึงควรทราบว่าคุณกำลังจะติดตั้งอะไร

สำหรับไฟเพดานแบบติดตั้งบนพื้นผิว โดยปกติแล้วการต่อสายดินจะอยู่ที่ขายึดหรือฐานโลหะ ของเรา ไฟเพดานพลาสติก-อลูมิเนียม ใช้แผ่นระบายความร้อนอะลูมิเนียมที่ทำหน้าที่เป็นชิ้นส่วนโครงสร้างหลัก จึงมีสายกราวด์เฉพาะติดอยู่กับแผ่นยึด คุณเพียงแค่เชื่อมต่อสายไฟนั้นเข้ากับพื้นบ้านก่อนที่จะเลื่อนหลังคาเข้าที่

โรงงานโคมไฟเพดานพลาสติกอลูมิเนียมขายส่ง ผู้ผลิต - Ningbo Guangji Ningbo Guangji Lighting Technology Co., Ltd. เป็นผู้ผลิตโคมไฟเพดานพลาสติกอลูมิเนียมจีนขายส่งและเพดานพลาสติกอลูมิเนียม... ดูผลิตภัณฑ์ →

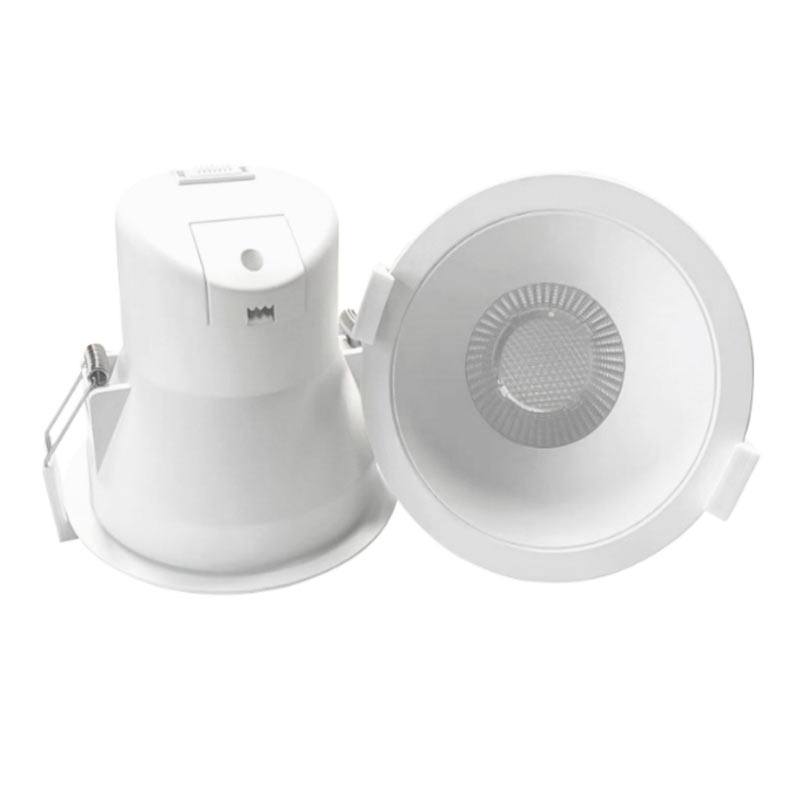

ดาวน์ไลท์แบบฝังจะแตกต่างออกไปเล็กน้อยเนื่องจากมีกล่องรวมสัญญาณติดตั้งอยู่ในตัวเครื่อง ของเรา โคมดาวน์ไลท์ LED 3CCT 7W/9W รวมถึงผมเปียกราวด์สั้นที่เชื่อมต่อกับตัวเรือนแล้ว เมื่อขันตัวเรือนเข้ากับกล่องไฟฟ้าที่ต่อสายดิน ไฟดาวน์ไลท์จะต่อสายดินผ่านผมเปียนั้น หากตัวเรือนแบบฝังเป็นพลาสติกและสายเคเบิลไม่มีสายดิน คุณจะต้องดำเนินการติดตั้งเหมือนกับสถานการณ์บ้านเก่าที่อธิบายไว้ก่อนหน้านี้

ขายส่งโรงงานดาวน์ไลท์ LED 3CCT 7W/9W ผู้ผลิต - Ningbo Guangji Ligh Ningbo Guangji Lighting Technology Co., Ltd. เป็นผู้ผลิตดาวน์ไลท์ LED 3CCT 7W/9W ของจีนขายส่งและหน้าดาวน์ไลท์ LED 3CCT 7W/9W ดูผลิตภัณฑ์ →

ไฟสปอร์ตไลท์ติดรางมักจะอาศัยตัวรางในการต่อสายดิน ดังนั้นอะแดปเตอร์รางต้องได้รับการจัดอันดับสำหรับฟิกซ์เจอร์ ของเรา สปอตไลท์พลาสติก-อะลูมิเนียม AR111 เป็นถ้วยโคมไฟ GU10 ดังนั้นทางเดินดินจึงวิ่งผ่านรางหรือที่ยึดโคมไฟที่มีอยู่ ตรวจสอบว่ารางและการเชื่อมต่อต่อสายดินก่อนที่จะใส่ถ้วยโคมไฟ โดยเฉพาะอย่างยิ่งในการตั้งค่าจอแสดงผลเชิงพาณิชย์

ขายส่งโรงงานสปอตไลต์ LED พลาสติกอลูมิเนียม AR111 ผู้ผลิต - Ningbo G Ningbo Guangji Lighting Technology Co., Ltd. คือจีนขายส่ง AR111 พลาสติก - อลูมิเนียม LED Spotlight ผู้ผลิตและ AR111 พลาสติก - อลูมิเนียม ... ดูผลิตภัณฑ์ →

สำหรับคำแนะนำแบบละเอียดเพิ่มเติมที่ครอบคลุมการเชื่อมต่อไดรเวอร์และการเลือกอุปกรณ์ตกแต่ง โปรดดูของเรา คำแนะนำในการเลือกและติดตั้งไฟดาวน์ไลท์ LED .

เบื้องหลัง: การตรวจสอบขั้นสุดท้าย และเมื่อใดที่ควรโทรหาช่างไฟฟ้า

เมื่อติดตั้งฟิกซ์เจอร์แล้ว ให้เปิดเครื่องและทดสอบสวิตช์ หากไฟใช้งานได้และคุณไม่รู้สึกเสียวซ่าบนชิ้นส่วนโลหะ แสดงว่าการติดตั้งพื้นฐานเสร็จสมบูรณ์ คุณยังสามารถใช้มัลติมิเตอร์เพื่อตรวจสอบความต่อเนื่องระหว่างตัวฟิกซ์เจอร์และสายกราวด์ในกล่อง ศูนย์โอห์มคือการอ่านค่าที่คาดไว้ หากมิเตอร์แสดงวงจรเปิด แสดงว่ามีสิ่งกีดขวางการเชื่อมต่อกราวด์ และไม่ควรปล่อยอุปกรณ์ติดตั้งทิ้งไว้

หากคุณเปิดกล่องและพบสายไฟที่ไม่มีรหัสสี หากสายดินหายไปทั้งหมด หรือหากรู้สึกว่าอุปกรณ์ติดตั้งหนักเกินไปสำหรับจุดยึด ให้หยุดการติดตั้ง สิ่งเหล่านี้เป็นสัญญาณว่าความคิดเห็นที่สองนั้นคุ้มค่ากับราคา ช่างไฟฟ้าที่ได้รับใบอนุญาตสามารถตรวจสอบได้ว่าเบรกเกอร์ GFCI เป็นระบบที่ยอมรับได้ในพื้นที่ของคุณหรือไม่ และสามารถช่วยคุณเพิ่มตัวนำสายดินที่เหมาะสมให้กับสายไฟเก่าได้

หากมีคำถามเกี่ยวกับสายไฟเฉพาะเกี่ยวกับอุปกรณ์ติดตั้งของเรา คุณก็สามารถทำได้เสมอ ติดต่อทีมบริการลูกค้าของเรา ก่อนจบงาน
